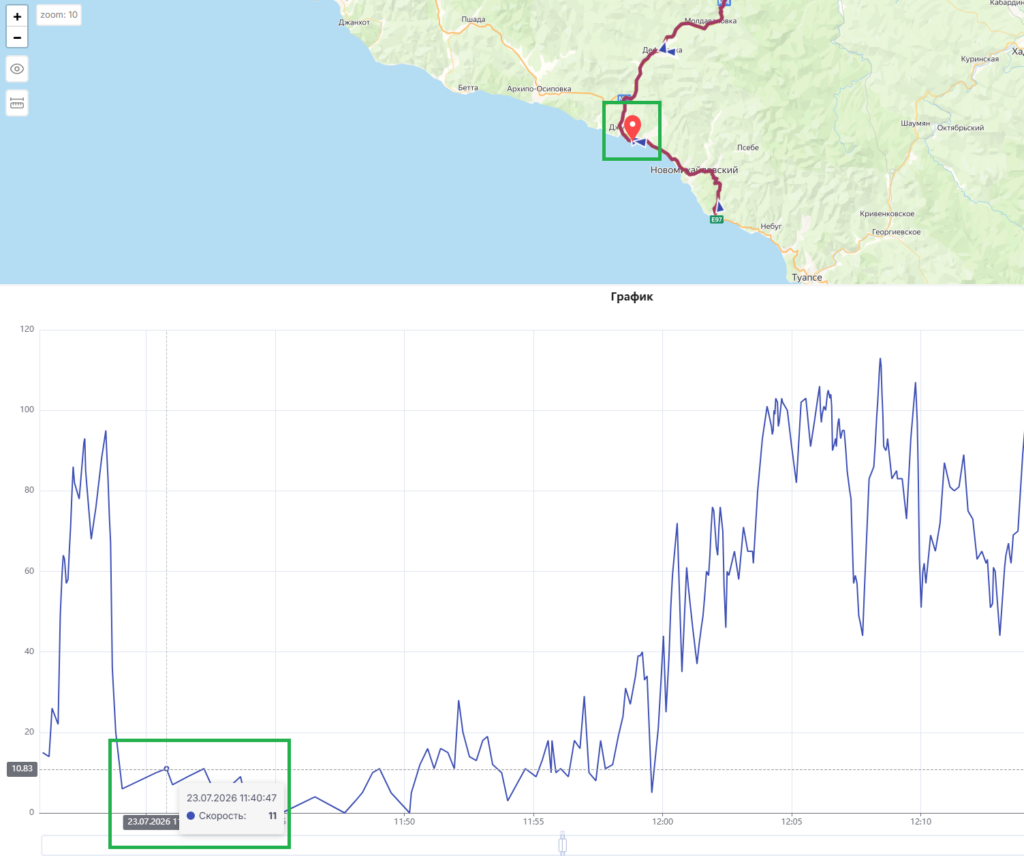

Отображение параметров датчиков в отчётах доступно в виде графика.

Как добавить график в отчёт #

Для добавления графика нужно создать отчёт, или зайти в свойства уже существующего отчёта, и нажать кнопку «Новый график».

Далее нужно выбрать параметры, которые должны отображаться на графике, и нажать кнопку «Сохранить».

Типы графиков #

Для добавления в шаблон отчета доступны следующие типы графиков:

• Скорость
• Зажигание
• Напряжение
• Вес
• Акселерометр
• Температура
• Высота
• Обороты двигателя
• Полезная работа двигателя
• Абсолютные моточасы
• Относительные моточасы
• Уровень топлива
• Уровень топлива (сумма)
• Обработанный уровень топлива
• Обработанный уровень топлива (сумма)
• Импульсный датчик расхода топлива
• Мгновенный расход топлива
• Датчик абсолютного расхода топлива
• Абсолютный пробег
• Произвольные датчики
• Произвольные цифровые датчики

Легенда графика #

После построения графика в левой части экрана будет отображен список всех добавленных параметров. Нажатием на эти параметры можно настраивать их отображение на графике.

Масштабирование #

В нижней части графика предусмотрена шкала масштабирования, с помощью которой можно изменять размер, и перемещаться по графику.
