Для построения списка сообщений перейдите во вкладку «Сообщения» и выполните следующие действия:
- Выберите объект;
- Укажите период построения сообщений;
- Выберите дополнительные параметры, если необходимо;
- Нажмите на кнопку «Выполнить запрос».
Выбор объекта #
Чтобы указать объект для построения сообщений выберите его из выпадающего списка, или введите его имя в поле «Объект».
Период сообщений #
Выбор периода сообщений содержит в себе 3 основных опции:
- Сегодня — выводит сообщения за текущий день.
- За последнее время — выводит сообщения за указанное количество дней. По умолчанию текущий день не входит в этот интервал, но если нужно, то это можно сделать с помощью опции «Текущий период».
- Точный интервал — выводит сообщения за выбранный период, с возможностью указать точное время до минуты.
За последнее время
Точный интервал
Дополнительные настройки #
Дополнительные настройки сообщений содержат в себе 2 опции:
- Тип сообщений — по умолчанию выводит сообщения с данными, но позволяет выбрать вывод отправленных на объект команд или зарегистрированных событий.
- Параметры — по умолчанию выводит исходные сообщения с данными, но позволяется выбрать вывод значений датчиков.
Тип сообщений #
- Сообщения с данными — выводит список сообщений с трекера;
- Отправленные команды — выводит список отправленных команд на трекер;
- Зарегистрированные события — выводит список зарегистрированных событий по объекту.
Параметры #
При выборе параметра «Значения датчиков», данные в сообщениях будут выводится в обработанном виде, отображая значения всех датчиков, которые созданы в свойствах объекта.
Вывод и просмотр сообщений #

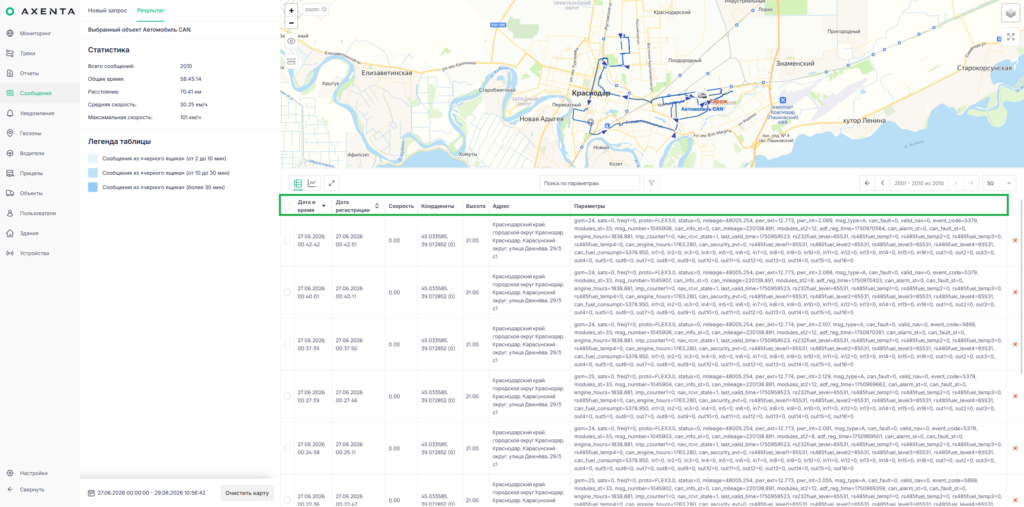

При запросе сообщений результат выполнения запроса отображается в виде таблицы, содержащей следующие поля:
- Дата и время;
- Дата регистрации (на сервере Axenta);
- Скорость;
- Координаты;
- Высота;
- Адрес;
- Параметры.

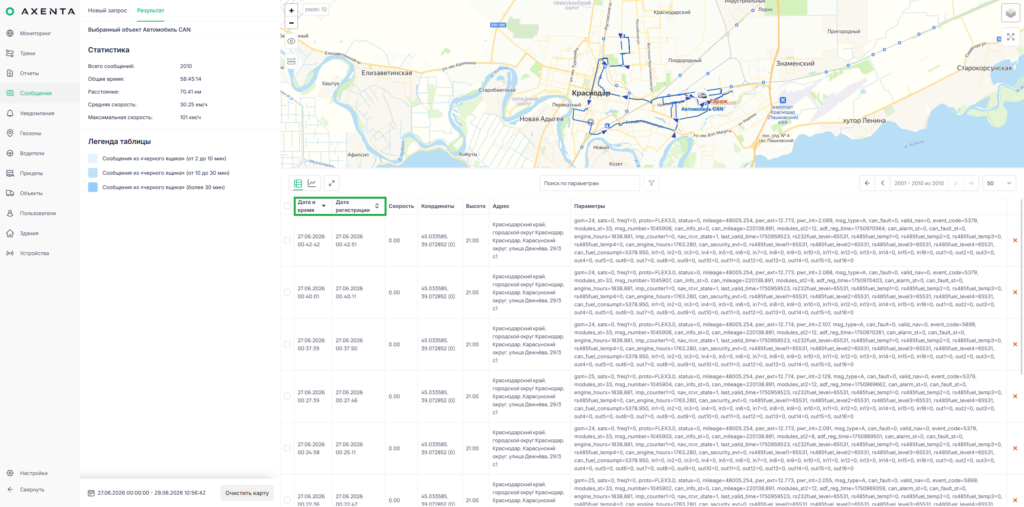

Порядок сортировки от более новых сообщений к более старым. Сортировку можно изменить нажав на стрелки в столбцах «Дата и время», «Дата регистрации».

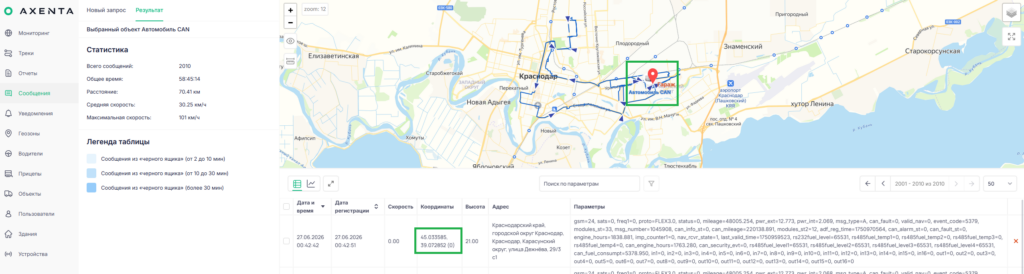

При нажатии на строку с координатами местоположение будет отмечено маркером на карте.
Сообщения из черного ящика #
Сообщения из черного ящика маркируются цветом. Чем темнее цвет, тем дольше была задержка в поступении сообщений.
Градация идёт в следующем порядке:
— сообщения из черного ящика (от 2 до 10 минут);
— сообщения из черного ящика (от 10 до 30 минут);
— сообщения из черного ящика (более 30 минут).
Опции просмотра #
Для удобства просмотра сообщений предусмотрены настройки в верхней части окна с сообщениями.
Настройки просмотра содержат в себе следующие опции:
- Таблица — отображает сообщения в виде таблицы. Используется по умолчанию;
- График — переключает режим просмотра на график;
- Показать с переносом строки — переключает режим просмотра на более сжатый и компактный вид, добавляя перенос строк в ячейки;
- Поиск по параметрам — поле поиска, позволяющее найти определённый параметр в сообщениях. Результаты поиска подсвечиваются зелёным цветом;
- Фильтр — включает отображение только результатов поиска из поля «Поиск по параметрам»;
- Переход по страницам — отображает текущий диапазон просматриваемых сообщений и общее количество всех сообщений. Навигация по страницам осуществляется с помощью коротких стрелок. Переход в начало или конец диапазона осуществляется с помощью длинных стрелок;
- Количество элементов на странице — отображает текущее количество строк сообщений. Позволяет вывести от 10 до 1000 строк сообщений на страницу.
Раскрыть строку #
С помощью кнопки на панели есть возможность изменить способ отображения сообщений, в одну строку или с переносом строк.
Графики сообщений #
Кроме таблицы, результат запроса сообщений с данными можно увидеть на графике. Для перехода к нему нажмите кнопку «График» над таблицей.
При работе с графиком в рабочей области показывается его легенда. Здесь можно выбрать линии, которые должны показываться на графике.

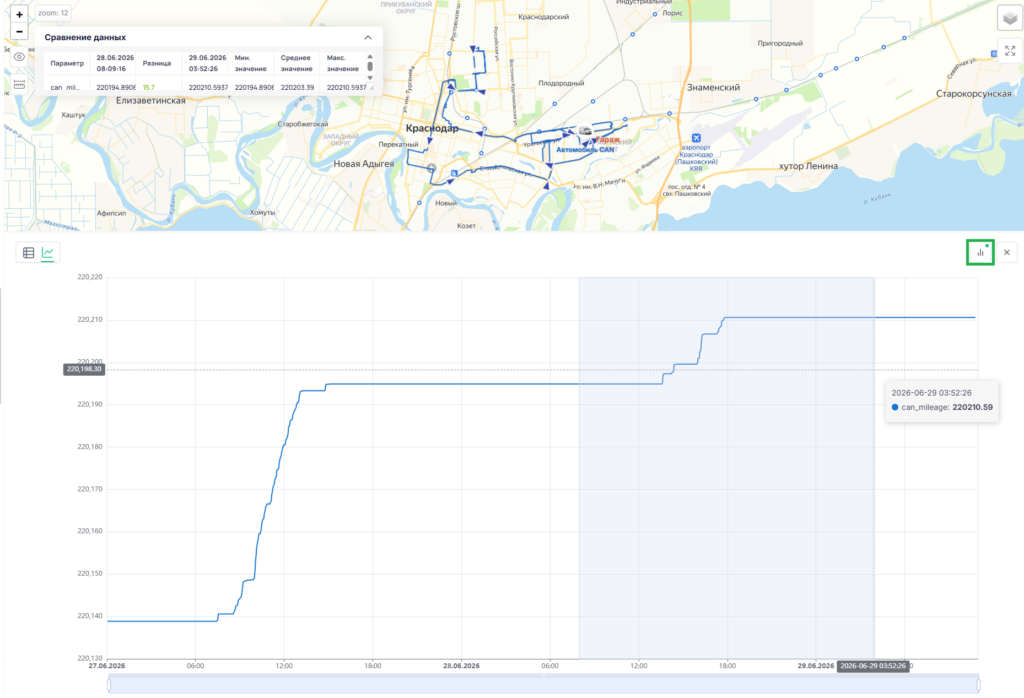

Режим создания диапазона для графика #
В режиме просмотра графика можно создать диапазон для сравнения данных. Для этого нужно нажать на кнопку «Включить режим создания диапазона». Для сброса настроек нужно нажать соседнюю кнопку справа «Очистить выбранный диапазон».
